EMU01MC 集中式監控模塊（以下簡稱 EMU01MC）適用于直流輸出電壓為 80Vdc～320Vdc 的中小直流電源系統，其完成系統所有數據的采集、顯示、通信以及電池組的充放電管理功能。

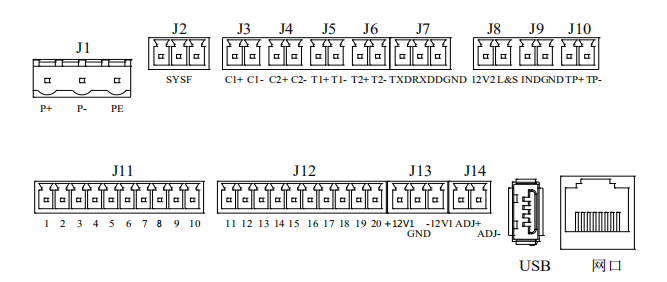

　　EMU01MC 接線端子圖

　　1．采集以下信息：合母電壓、控母電壓、電池電壓、電池電流，負載電流、母線正負對地電壓，交流竄入電壓，溫度，20 路低壓 AI/DI 量。

　　2．采集 2 路單相/三相交流電壓，采樣功能電路內置，有/無中線的交流電壓檢測都適用。

　　3．20 路 AI/DI 檢測端口復用輸入，可以靈活配置（最大 6 路特殊開關量，最大 14 路支路絕緣信息，最大 20 路開關量信息等）。

　　4．除具備絕緣主機功能外，還具備交流竄入檢測功能，配合模擬式/數字式傳感器還可進一步檢測低于 14 路支路絕緣狀態，配合 EGU02 可檢測高于14 路支路絕緣狀態。

　　5．7 路 DO 端口復用輸出，可以靈活設置為硅鏈控制，告警干節點等。

　　6．可接入下級智能采集設備的數據，包括 AC/DC（CAN 和 RS485 整流模塊）、DC/DC、DC/AC、EBU01/02、EGU02 等。

　　7．具備電池管理，支持鎳鎘電池管理功能。

　　8．具備 IRIG-B 對時功能（GPS 硬對時）。

　　9．通過 USB 可現場導入和導出后臺協議數據表、升級程序。

　　10．支持中英文顯示界面在線切換。
