1.不間斷電源UPS裝置的功能

　　UPS是連接在用戶關鍵裝備(負載)和交流電源之間的備用電源設備，它的作用是保證負載有持續的電源供應，并在交流電源中斷的情況下它也可以在預定時間內對負載供電。

　　2.UPS系統的構成

　　為了保證UPS系統不間斷地向重要負荷供電，每套UPS系統設有三路電源，即UPS工作主電源、直流(蓄電池)電源、旁路電源。

　　UPS系統設備由主機柜( 包括輸入變壓器、整流器、逆變器、輸出隔離變壓器、逆變靜態開關和旁路靜態開關等)、隔離變壓器柜、旁路穩壓柜和配電柜等組成。

　?、?整流器:它將交流電整流成直流電，且當輸入電壓發生變化或負載電流發生變化時，整流器能提供給逆變器一穩定的直流電源。

　　②.逆變器:它將整流器或由220V直流電源送來的直流電轉換成大功率、波形好的交流電提供給負載。

　?、?靜態開關:它在過載或逆變器停機的情況下自動將負載切換到旁路后備電源，并在正常運行狀態恢復后自動且快速地將負載由旁路后備電源切換到逆變器。靜態開關一般采用晶閘管元件，切換時間t。<5ms，實現了對負載的不間斷供電。

　　④.隔離變壓器:它的作用是當逆變器停止工作，負載由旁路電源供電時，實現電源與負載間的電氣隔離。

　?、?旁路穩壓變壓器:它的作用是當逆變回路故障時能自動地將負荷切換到旁路回路。這種變壓器除采取可靠屏蔽措施外，還具有穩壓的功能。

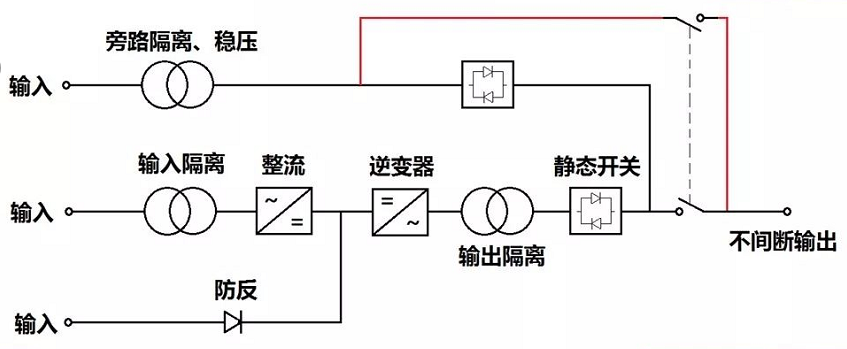

　?、?手動旁路開關:它可將靜態開關和逆變器完全旁路隔離，以便在安全和不間斷向負載供電的條件下對UPS進行維護。

　　3.我廠#1、 #2機UPS系統配置

　　為了保證#1、 #2的計算機、智能裝置、調節裝置及熱工儀表等不停電負荷的不間斷供電，每機各設置一套UPS，額定輸出容量為60KVA。UPS系統主要為以下設備提供穩定電源:機組微機服務器及DCS、機組熱控繼電器、熱工調整控制裝置、機組重要設備保護裝置、機組監視儀表等。

　　4.工作原理

　　UPS是連接在用戶關鍵裝備(負載)和交流電源之間的備用電源設備，它的作用是保證負載有持續的電源供應，并在交流電源中斷的情況下它也可以在預定時間內對負載供電。

　　交流輸入經過輸入變壓器和整流電路后與直流輸入并聯，在線逆變后經過輸出隔離變壓器給重要負載供電，平常工作時整流器輸出端的直流電壓略高于直流輸入端的電壓，因此，平常工作時并不消耗蓄電池的電力，一旦交流斷電，直流電力自動給逆變器供電，因此交流輸出仍保持不間斷，同樣，萬一直流斷電，在交流電網有電時也不影響交流輸出，因此實現了0間斷的切換。另外，萬一逆變器故障或過載，該電源也將自動切換到旁路電源上供電，旁路電源可由電網供電，也可由另外一臺在線逆變電源供電，若用另外一臺在線逆變電源供電，即實現了逆變器的冗余聯接，進一步提高了供電的可靠性。旁路供電回路除了具有靜態開關切換電路外，還加入了旁路隔離變壓器，以保證可靠供電，另外為保證維修時不間斷供電，還增設了手動維修旁路開關(先合后離)。

　　(1).正常情況下。

　　由本機380V保安段（#1機保安IA段、#2機保安IIB段）經交流輸入開關供電,逆變器重新產生一個與輸入市電頻率相位相同的正弦交流電輸出給負載設備。

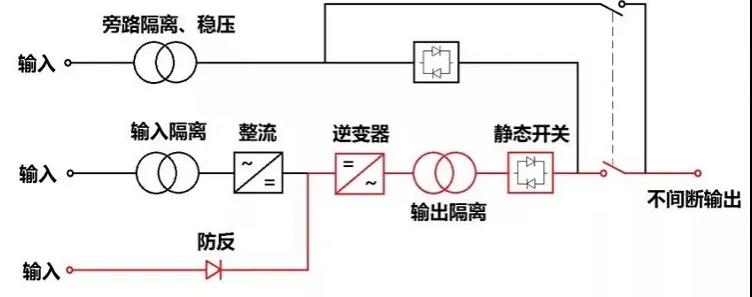

　　(2).工作電源回路故障。

　　a.在工作電源回路故障的情況下(例如斷電或超差)系統利用蓄電池的儲備能量，繼續產生交流電力，確保不間斷輸出，在輸出端看不出有任何的中斷或變化。

　　b.在工作電源回路故障情況下，逆變器將會在電池耗盡時停止輸出。這時UPS不能再提供電源了。逆變器電池供電的備用時間決定于電池容量和負載的大小。

　　c.當工作電源回路重新恢復時，逆變器再次通過整流器供電

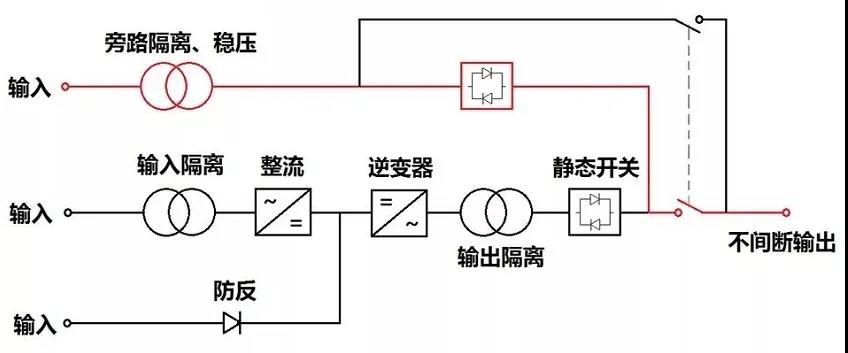

　　(3).自動旁路。

　　如果逆變器無法輸出所需功率(由于過載、過熱等原因或蓄電池故障時)，靜態開關在0.3ms內將負荷切至旁路回路由380V保安另一段經旁路輸入開關供電。若逆變器是由于過載引起的動作，UPS需關機才能復位。若逆變器是由于過熱引起的動作，UPS將在溫度低于報警點時跳回正常輸出。

　　主電源與備用電源通過靜態開關切換。兩電源應保持同步、同相。主逆變器輸出實時跟蹤，旁路保證同步切換供電不間斷。

　　5.事故處理

　　1 工作電源失電

　　a.現象：就地有滴滴的報警聲，整流屏電壓無指示，工作電壓供電指示燈滅，蓄電池自動投入運行，UPS主控面板“蓄電池”燈點亮，#1充電機充電電流或I號蓄電池組放電電流增大。

　　b.原因：

　　保安段失電；工作電源開關故障；UPS裝置內部控制回路故障。

　　c.處理：

　?、贆z查UPS裝置輸出電壓是否正常，饋電柜各負荷供電是否正常（紅燈是否亮）。

　?、跈z查UPS裝置蓄電池一路電源是否自動投入，UPS主控面板“蓄電池”燈點亮。若蓄電池未自動投入，則可判斷為內部故障導致切換異常，暫維持旁路運行。

　?、蹤z查工作電源開關是否跳閘。若跳閘則檢查回路是否有明顯故障現象，無故障時可試合一次工作電。

　?、芄ぷ麟娫椿謴?fù)后，蓄電池將自動退出運行，裝置自動切換為正常方式供電；若裝置已切換為旁路運行時，則需要手動切回正常方式，切換時嚴格按照操作票或簡易操作流程執行。

　　⑤將上述情況記入異常記錄本內。

　　2 備用電源失電

　　a.現象：不停電電源盤備用電源指示燈滅，電壓無指示，“故障”燈閃光。

　　b.原因：保安段失電；備用電源開關故障；UPS裝置內部控制回路故障。

　　c.處理：

　?、倩謴?fù)保安段供電或檢查備用電源開關。

　?、趯⑸鲜霎惓Ｓ浫脒\(yùn)行異常記錄本內。

　　6.UPS系統運行中的檢查

　　1 主機柜“逆變器運行中”、“逆變器輸出”指示燈亮，其他不亮。面板電路中指示燈與下部開關分合一致，柜頂各風扇轉動及出風正常。

　　2 旁路柜“輸入指示”、“穩壓指示”燈亮，“市電指示”燈滅，輸入、輸出電壓指示正常，電流指示為0（旁路柜運行時有輸出）。

　　3 旁路柜內補償變壓器、調壓變壓器及傳動機構無嚴重積灰、燒蝕等異?，F(xiàn)象，碳刷架無松動跡象，碳刷在同一平面、同一直線上接觸良好

　　4 饋線柜上各負荷開關除備用外均應在合位，相應的指示燈應常亮。

　　5 系統參數顯示正常，與DCS顯示一致，當顯示不一致或偏離正常值時應聯系檢修檢查處理。

　　注：兩臺機UPS裝置風扇電源已改接至其饋線柜開關接帶，檢查時注意該開關在合，風扇在轉。
