發生原因：

　　1、通訊線接線錯誤。

　　2、監控配置問題。

　　3、EAU撥碼與監控配置不相符。

　　處理方案：

　　1、EGU01 通過CAN 口與EMU10(MA)連接通信，先排查EGU01 的C+、C-端口與EMU10(MA)的CAN2 口的接線：+線接+線，-線接-線，在系統通訊走線上應遵循CAN 總線規則，即所有CAN 設備均應串接在同一條總線上；總線的兩端應設置阻值120Ω的匹配電阻。如圖所示，EMU10(MA)內置匹配電阻，應默認為總線的一個終端，其他設備依次掛在總線上，總線末端設置120Ω匹配電阻。（若末端設備為監控配電單元則可以通過跳線方式增加匹配電阻，若為整流模塊則需外接120Ω電阻；通訊線推薦使用屏蔽雙絞線，屏蔽層應單端接地。）

　　2、 EMU10(MA)對系統中EGU01 進行正確的設置，需要判斷EGU01 是屬于交流屏還是直流屏，以直流屏為例：主界面點擊進入系統配置，鍵入密碼090508，進入直流屏參數設置（交流屏則進入交流屏參數設置：交流屏可設置為0~5，地址范圍為75~79），點擊系統參數設置對EGU01 進行參數配置；EGU01 根據具體功能分為開關量采集、絕緣從機、溫度采集（EMU10 暫不可設置使用），根據實際EGU01 地址撥碼設置。

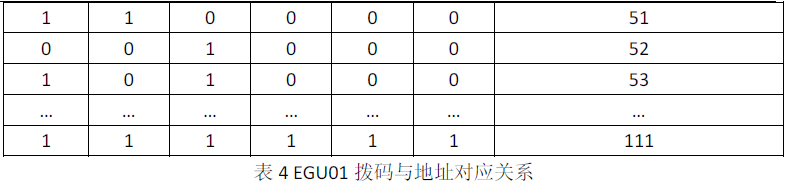

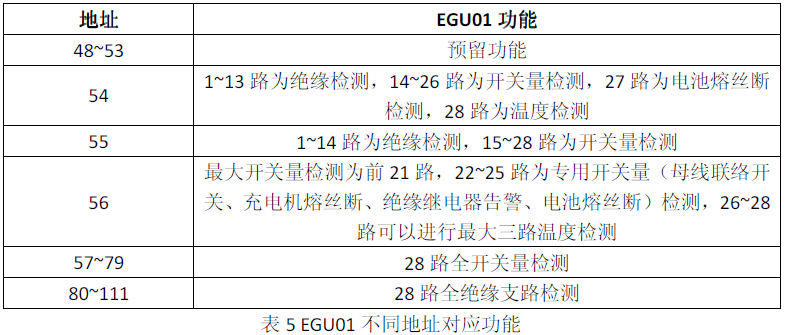

　　3、EGU01 需要與EMU10(MA)中對應的配置一致，EGU01 撥碼為八位撥碼，從左至右12345678位，撥圖示下方為ON 值為0，上方為OFF 值為1。第7 位為保留位，暫無意義；第8 位為RS485 通信波特率設置，ON 為9600，OFF 為19200；撥碼1~6 位為地址位，對應關系如表4、表5：
