充電裝置選取高頻開關電源模塊應滿足下列要求

　　(1) N+1配置，并聯運行方式，模塊總數宜不小于3塊。

　　(2) 監控單元發出指令時，按指令輸出電壓、電流，脫離監控單元，可輸出恒定電壓給電池浮充。

　　(3) 可帶電拔插。

　　(4) 充電裝置及各發熱元器件的極限溫升見表1-1。

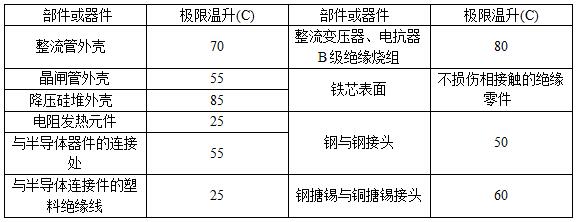

　　表1-1 充電裝置及各發熱元器件的極限溫升

　　一、750kV 變電站及重要的220kV變電站

　　此類變電站直流系統應充分考慮設備檢修時的冗余，應滿足兩組蓄電池，兩組或三組充電裝置的配置要求(新疆電網750kV變電站配置三組充電裝置)，每組蓄電池和充電裝置應分別接于一段直流母線上， 第三臺充電裝置可在兩段母線之間切換，任一工作充電裝置退出運行時， 手動投入第三臺充電裝置且備用充電裝置要按同容量配置，蓄電池事故放電時間應不少于2h.

　　二、220kV 變電站

　　220kV變電站一般采用雙母線接線，由兩組充電裝置、兩組組蓄電池、兩段 線構成，互為備用。

　　三、110kV及以下變電站

　　110kV及以下變電站一般采用單母線接線，由一組充電裝置、 一組 蓄電池一段母線構成，結構簡單。
